STAVBA STANICE VRÁŽ U BEROUNA

22.3.2025

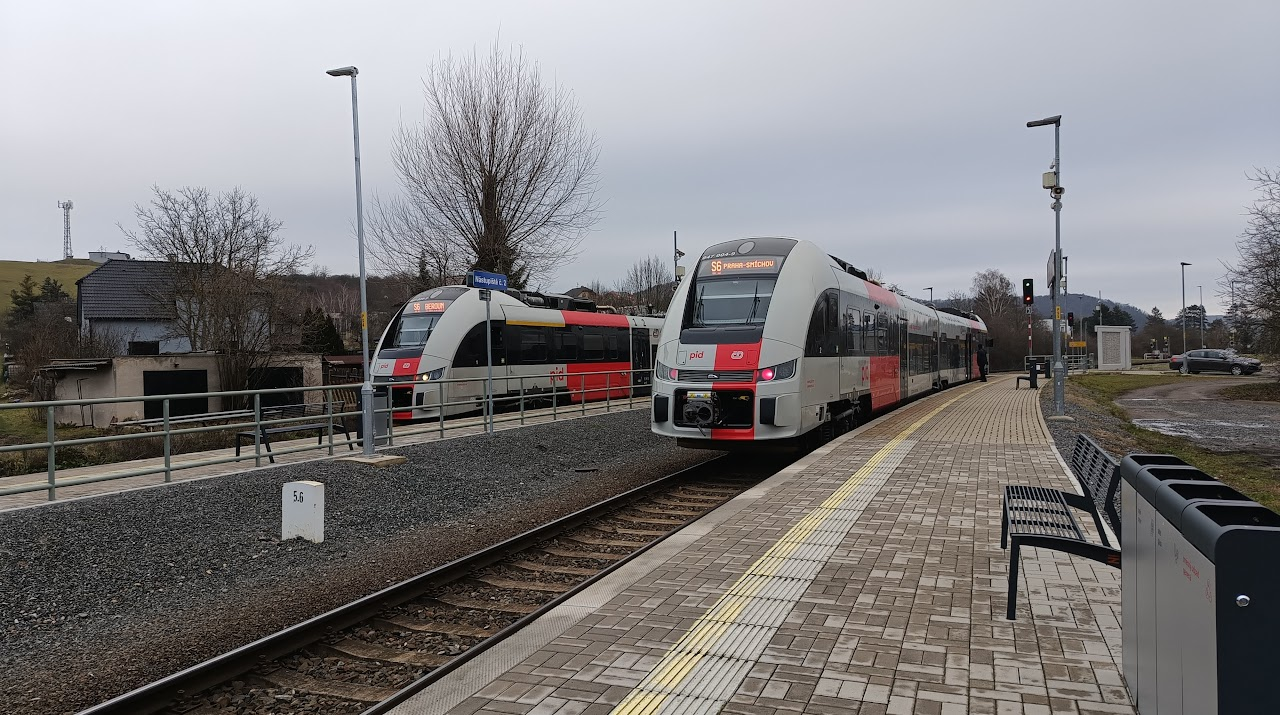

stanice v současné podobě

Konečně! Po dlouhé době jsme se vrhli na stavbu stanice Vráž u Berouna, která je na motivy té reálné. Schválně píšu "na motivy", protože přesná kopie to opravdu nebude, ale v rámci možností se budeme snažit stanici ztvárnit co nejvěrněji.

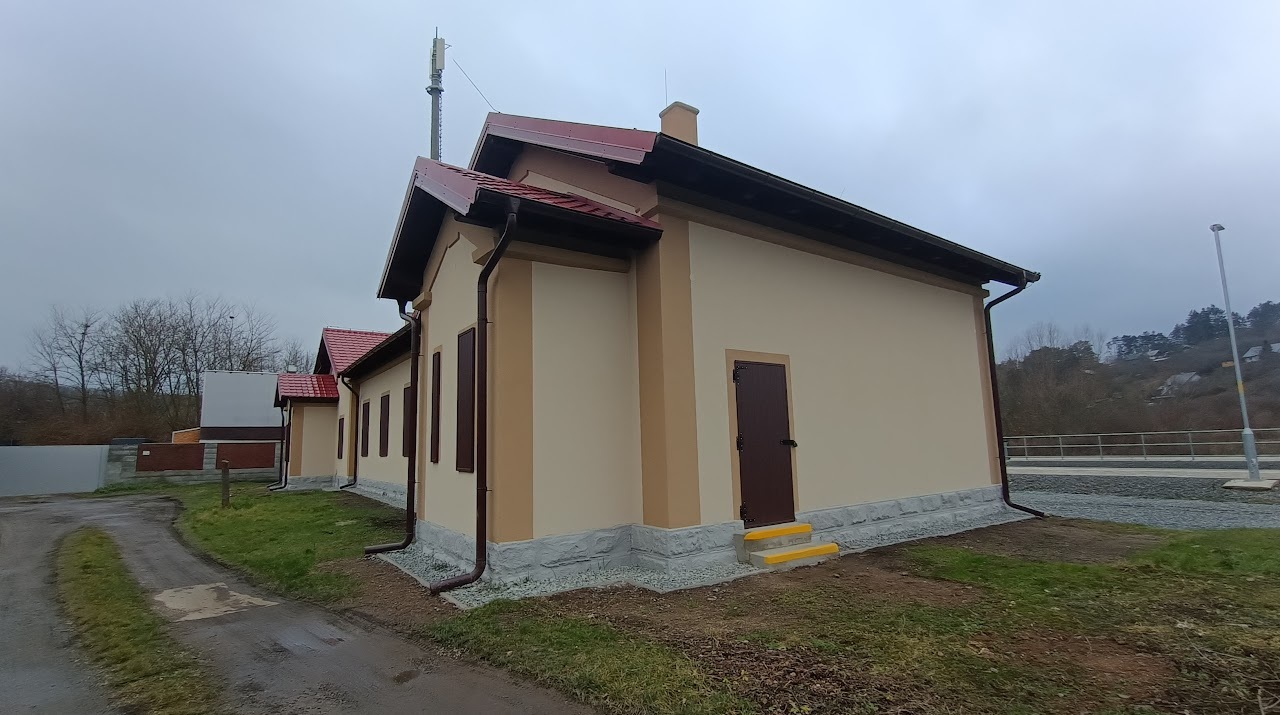

stanice v současné podobě

Začali jsme přípravnými pracemi, jako nákup materiálu, nakreslení rámu stanice a vylaserování u externí firmy, ale také mám už nakreslenou stavebnici budoucí staniční budovy.

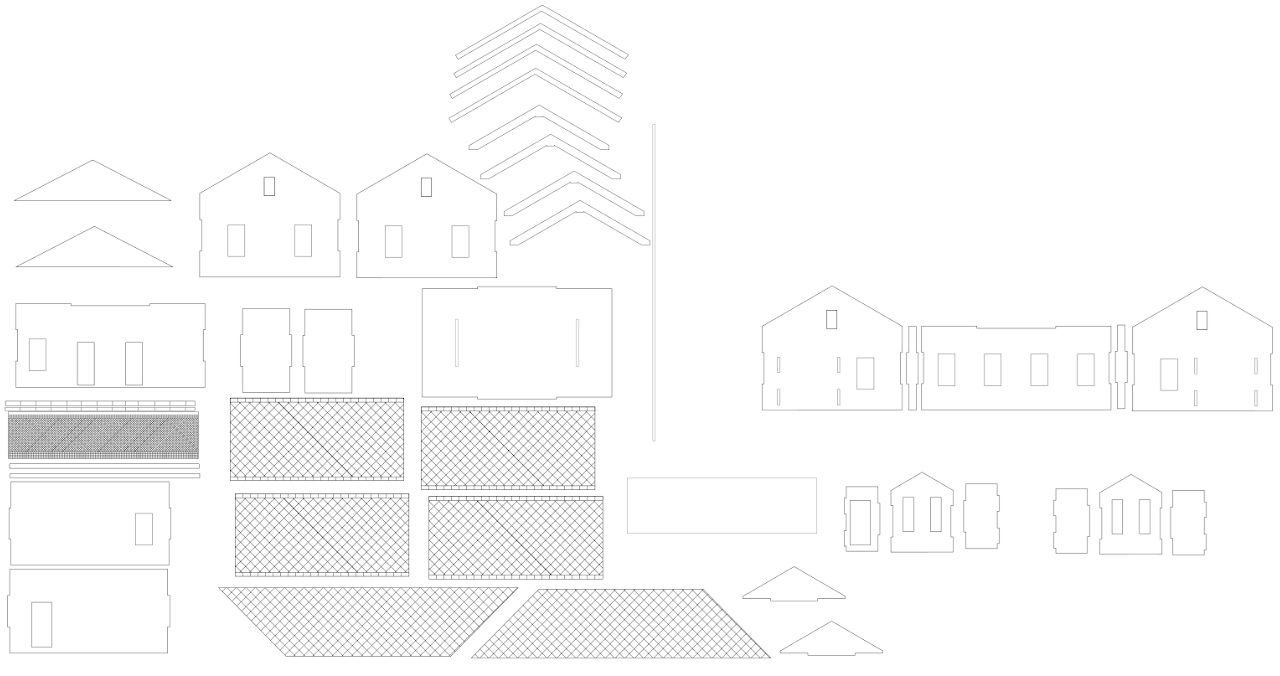

stavebnice staniční budovy Vráž u Berouna

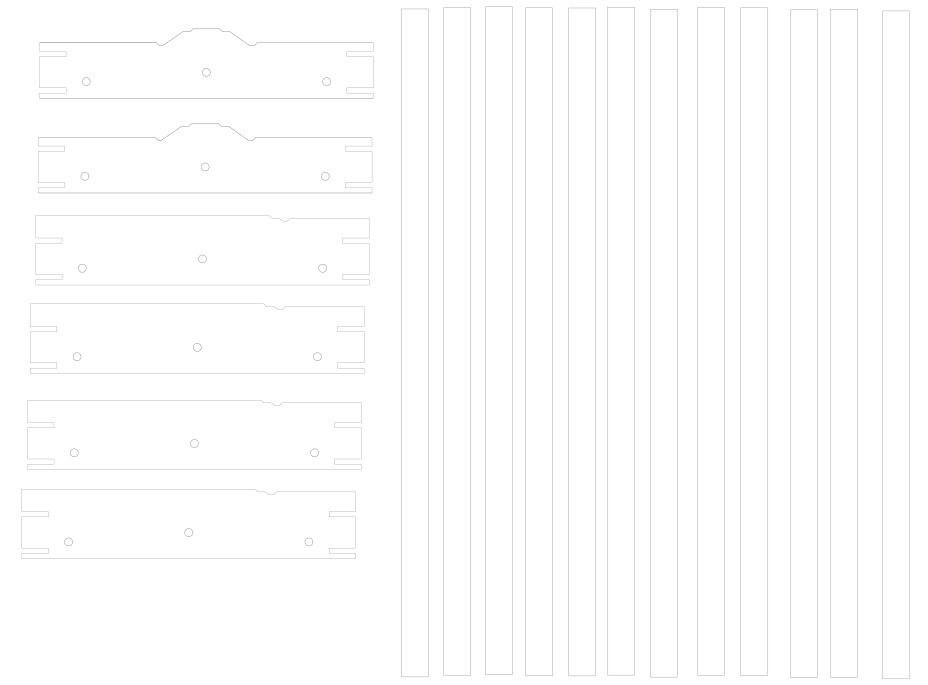

stavebnice rámu

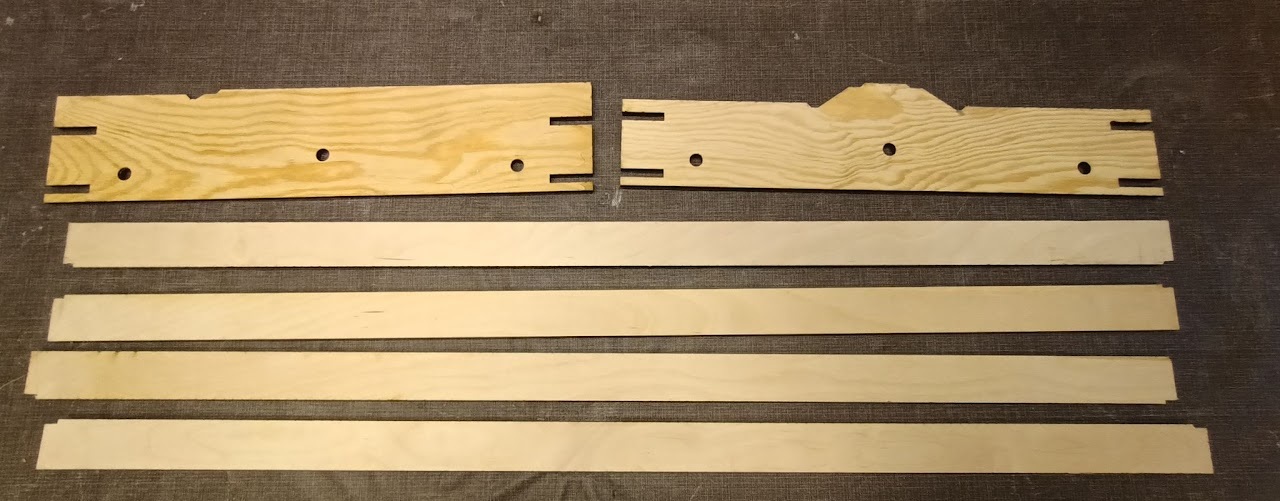

díly pro 1 segment

Poté jsme se už vrhli na stavbu rámu. Vylaserovaná máme čela a nosníky. Na vrchní nosníky poté přijde 2mm mdf deska, na kterou položíme styrodur a navrch korek. 2mm mdf deska bude také tvořit bočnice modulu. Začali jsme dvěma krajními segmenty (celkem jsou 3). Ve stavebnici jsem měl malou chybku, takže byla třeba malá úprava, ale naštěstí ne nijak zásadní. Nosníky se zasouvají do otvorů připravených v čelech a vše se pouze slepí. My používáme lepidlo od firmy Pattex, na dřevo je ideální. A...to je zatím vše :)

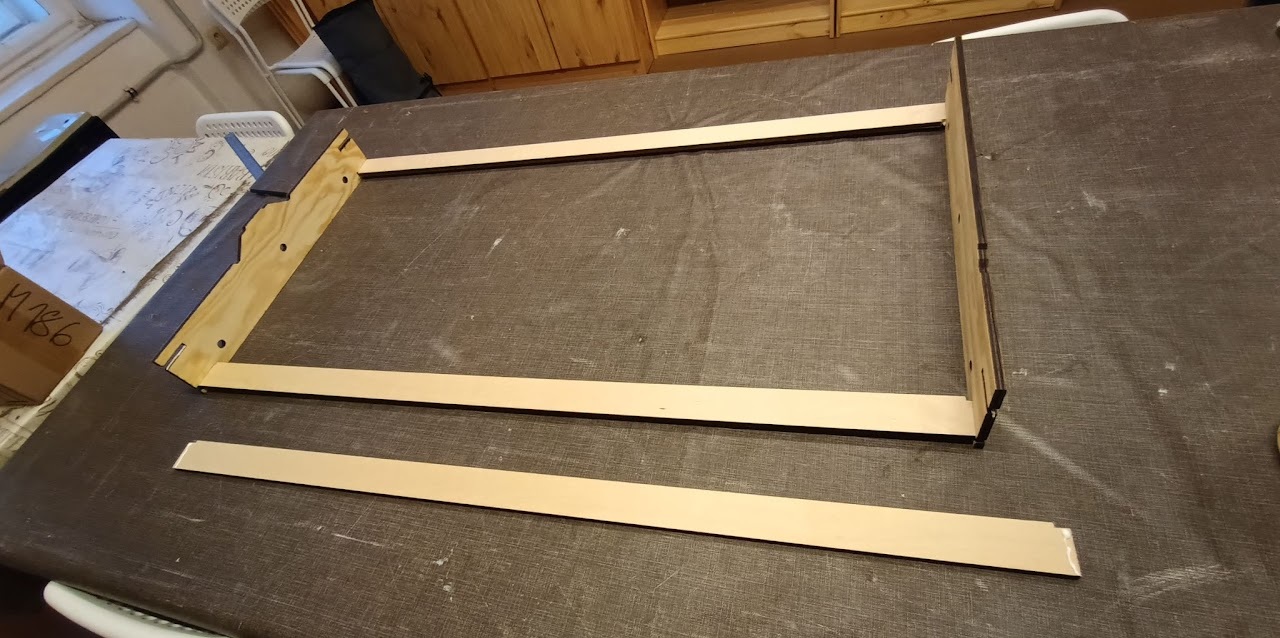

stavba

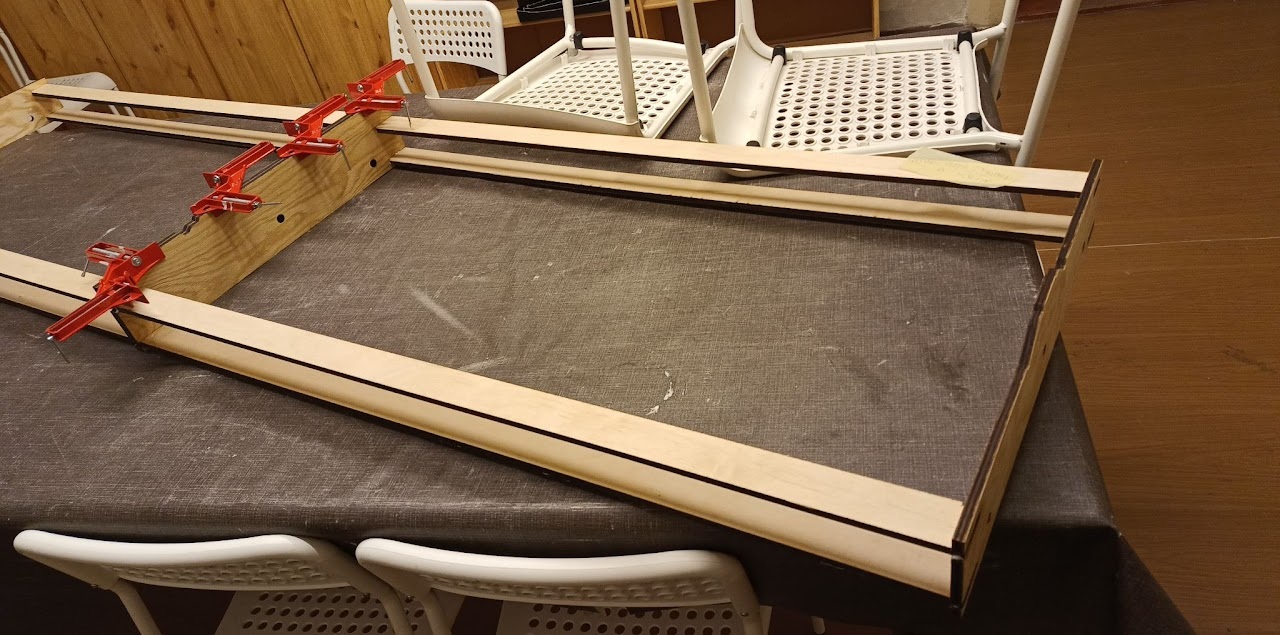

2 krajní segmenty

30.3.2025

30.3 jsme dokončili rám posledního segmentu.

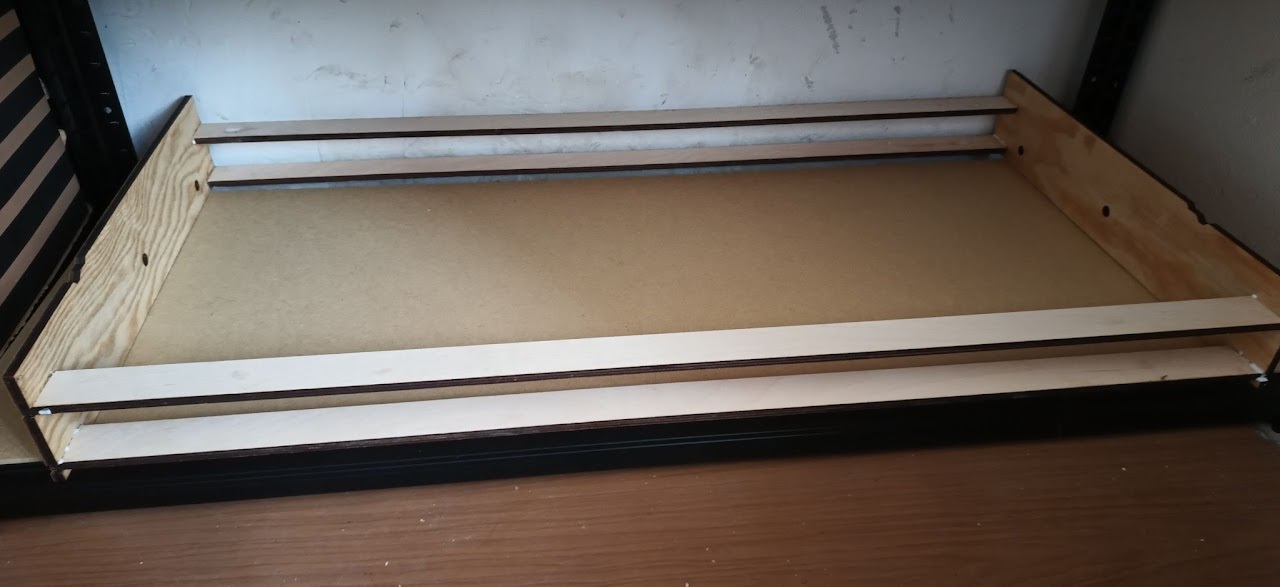

poslední složený segment

2.4.2025

Vodorovné desky nad sebou jsme spojili a tím zpevnily. Použili jsme styrodur, který byl zrovna k dispozici a je dostatečně pevný.

13.4.2025

Konečně máme mdf desky. Nařezali jsme z nich bočnice segmentů a také "podlahu". Vše jsme pouze lepily disperzním lepidlem. Ještě před zaschnutím jsme nařezali a Ostafixem přilepily desky styroduru. Po zaschnutí se nožem dotvarují podle potřeby.

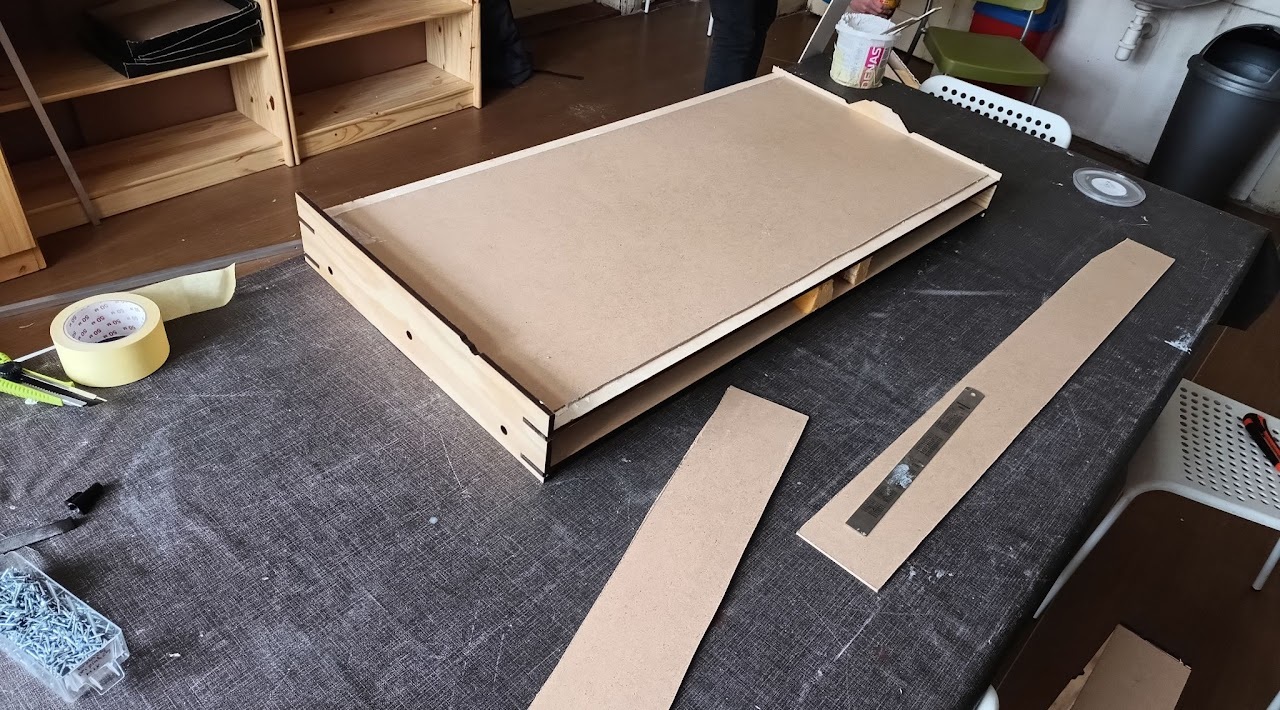

na segmentu je už "podlaha", na stole jsou vidět bočnice

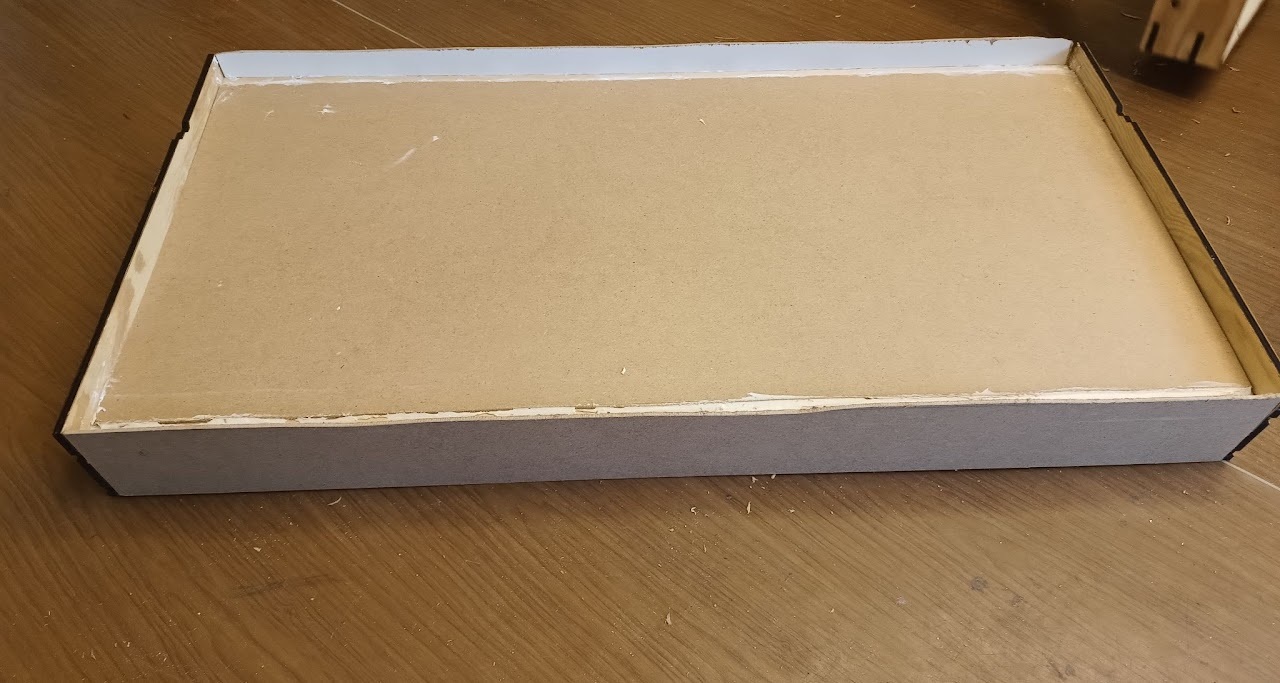

segment s "podlahou" a bočnicema

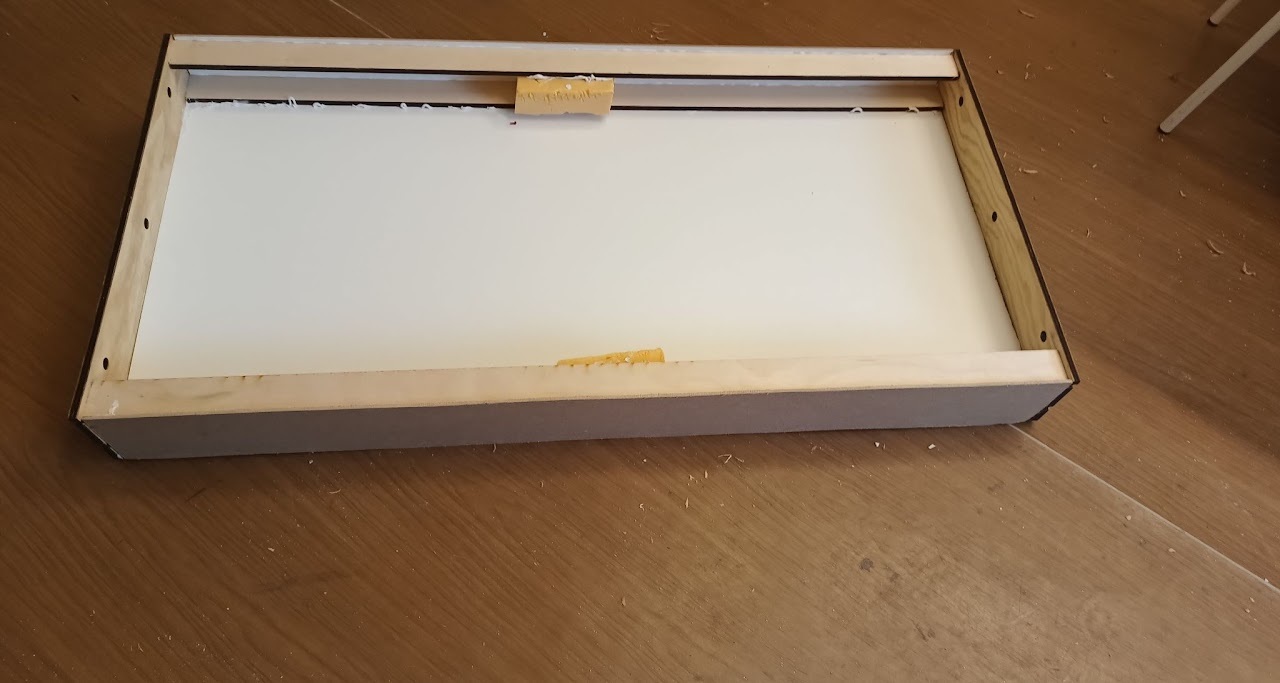

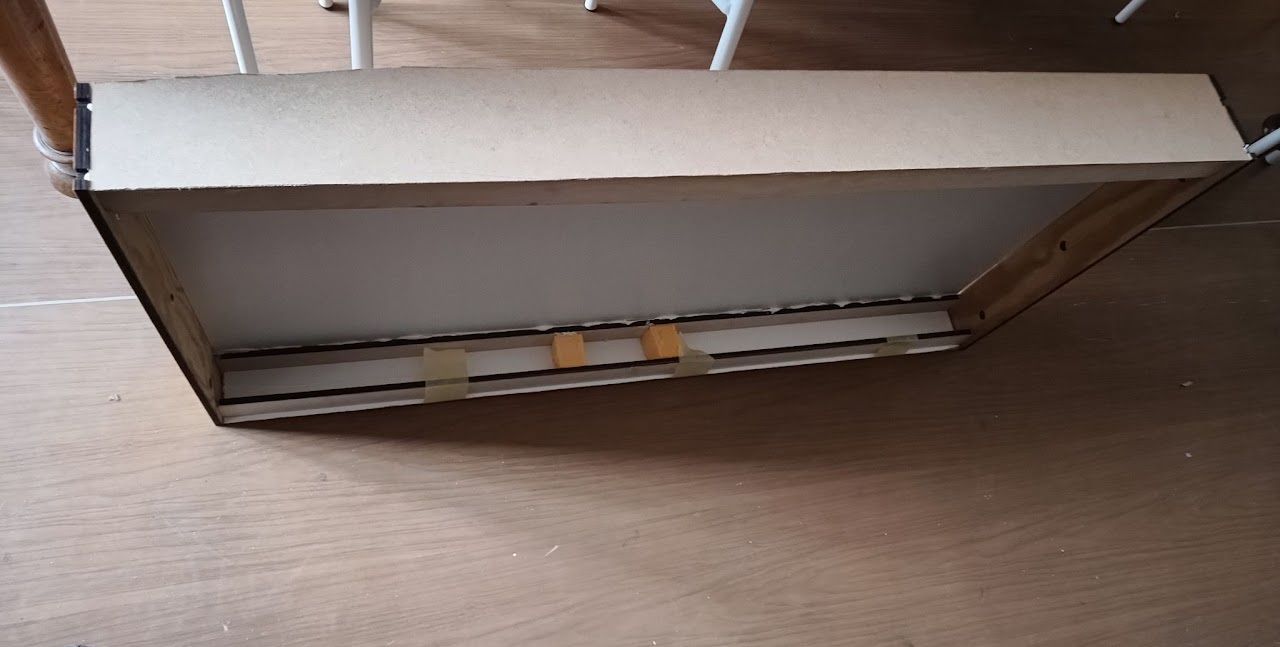

segment s "podlahou" a bočnicema vzhůru nohama. Je vidět zpevnění styrodurem.

segment s "podlahou" a bočnicema

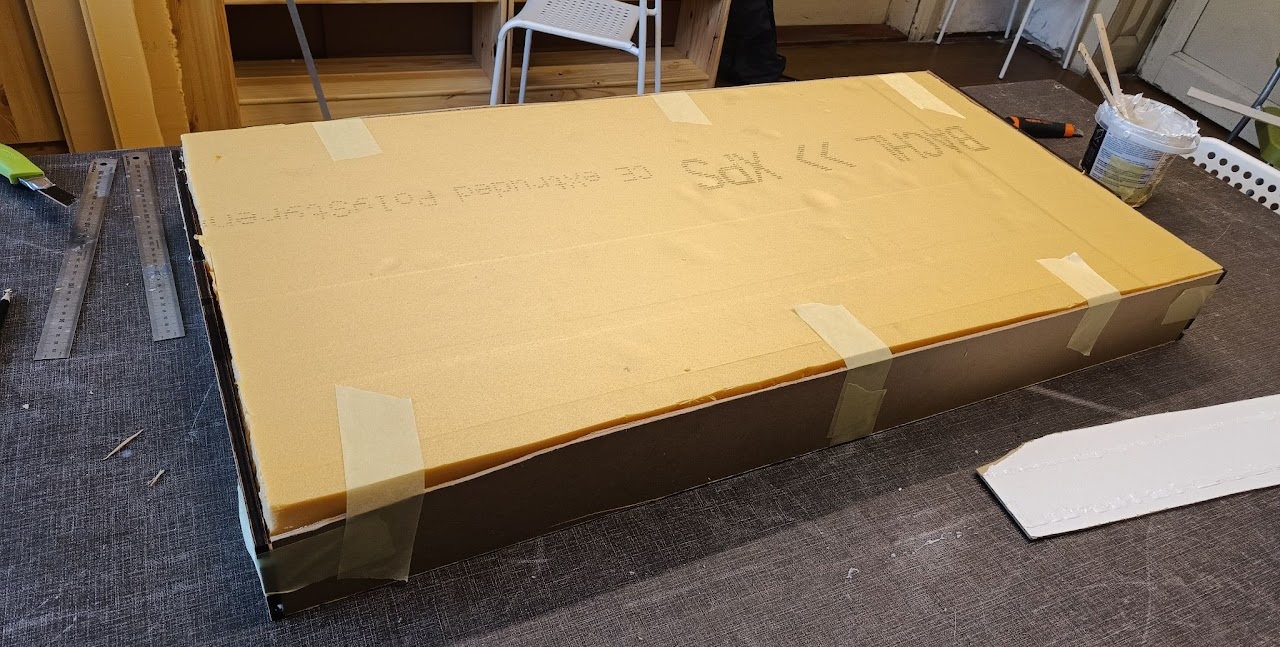

tento segment už má styrodur

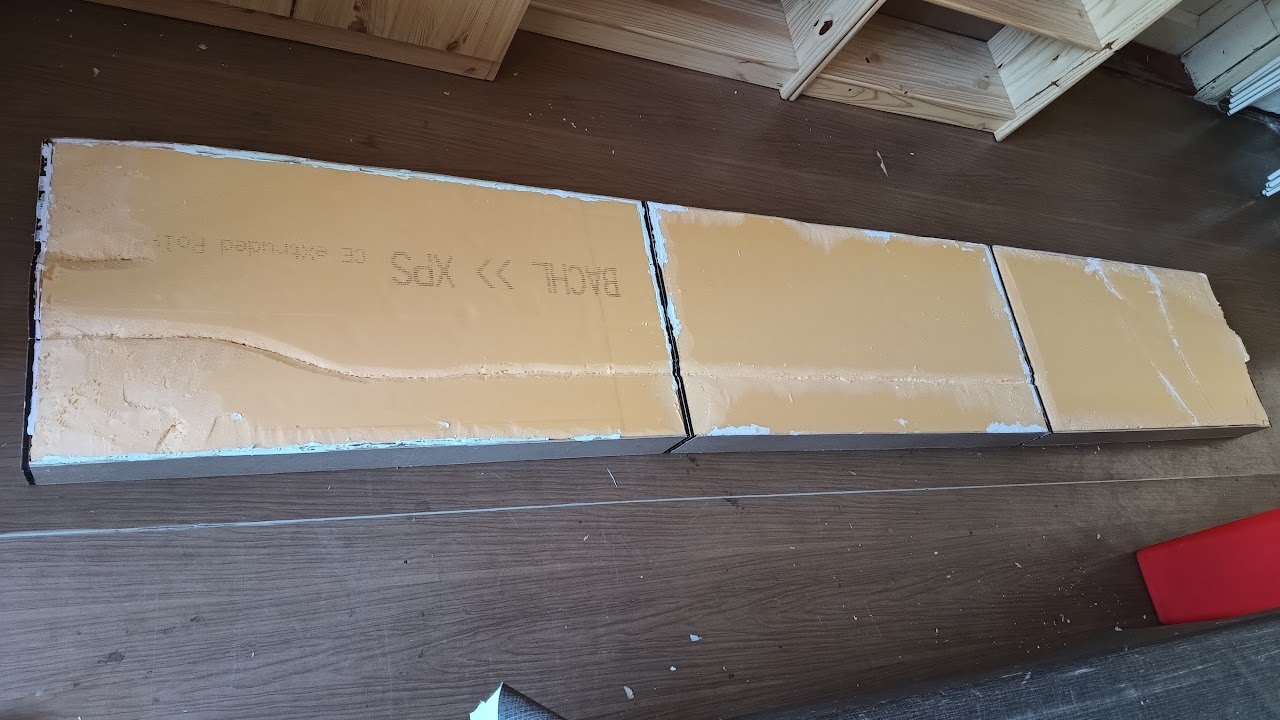

všechny 3 segmenty stanice spojené

1.5.–14.5.2025

Poté jsme pokračovali tvarováním reliéfu krajiny. Na jedné straně bude po celé délce odtoková strouha, na druhé straně, u staniční budovy, pouze v části stanice.

21.5.2025

Konečně jsme začali s pokládkou kolejí. Používáme kolejivo Tillig H0 elite s dřevěnými pražci. Tillig má v H0 asi nejlepší výhybky, ale tomu odpovídá i cena. My jsme použili 12° EW3 výhybky s malým poloměrem, takže se nemusíme bát vykolejování vozů.

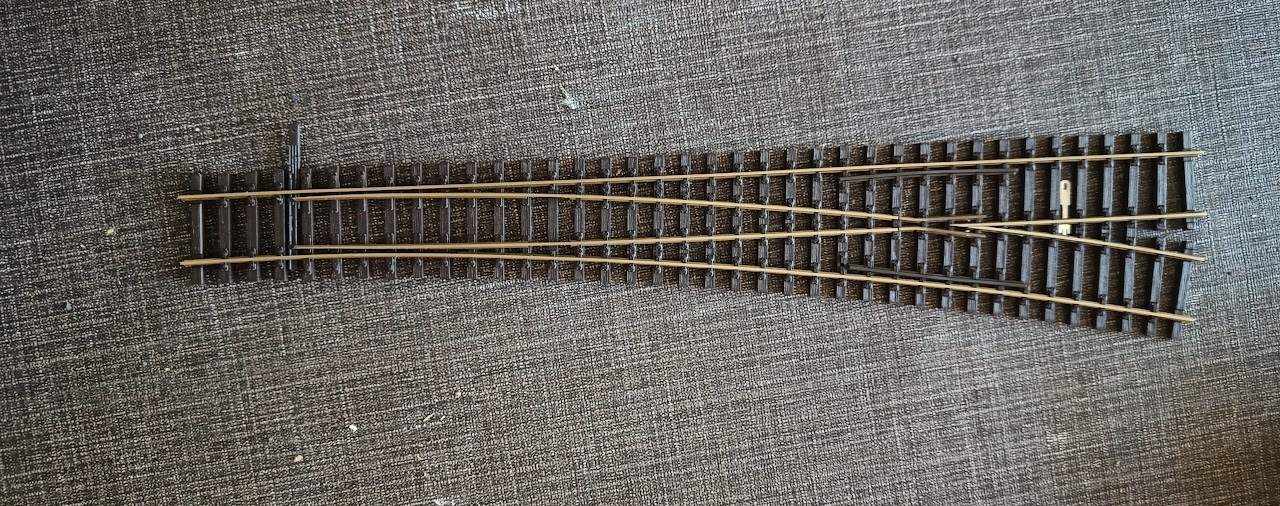

výhybka EW3

Nejprve bylo třeba k výhybce připájet všechny vodiče. Následně jsme do styroduru vyvrtali díry pro vodiče a "vydlabali" místo pro přestavník. Výhybky jsme lepily přímo na styrodur. Původně jsme chtěli použít i korek pro ztlumení vibrací, ale výškově nám to nevyšlo kvůli tlustší překližce pod styrodurem. K přilepení výhybek jsme použili disperzní lepidlo. Výhybky je třeba zatížit, aby se dobře přilepily.

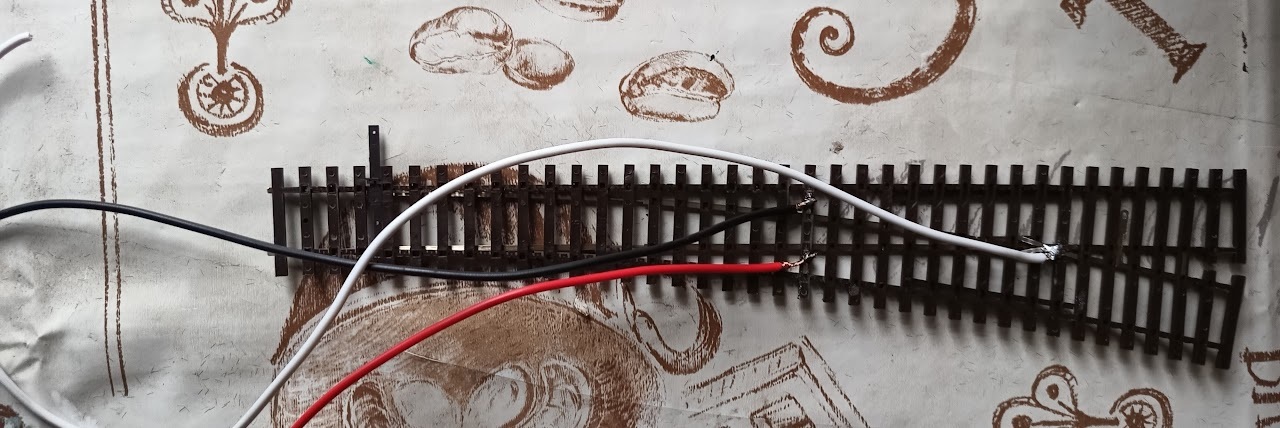

připájené vodiče na výhybce

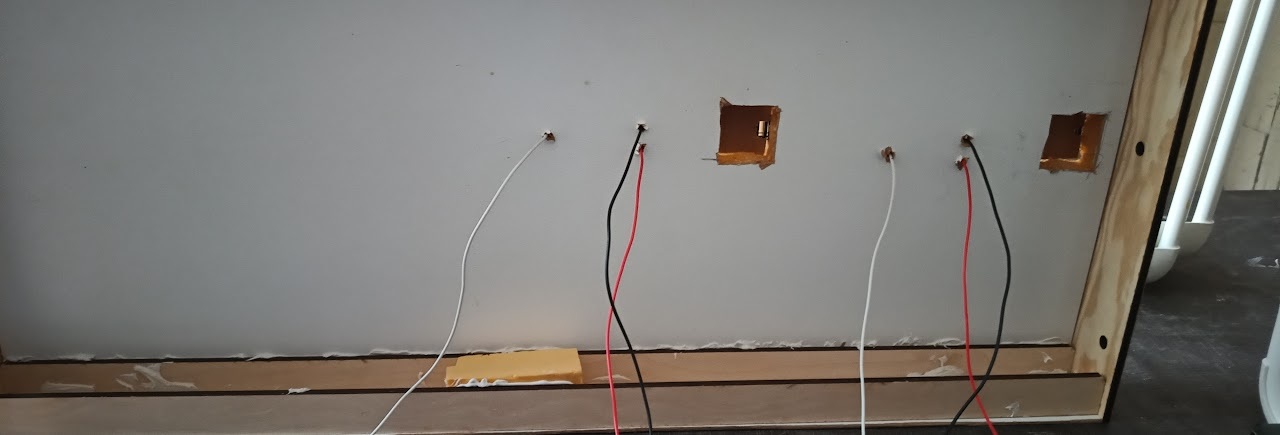

vyvrtané a vydlabané otvory pro vodiče a přestavníky

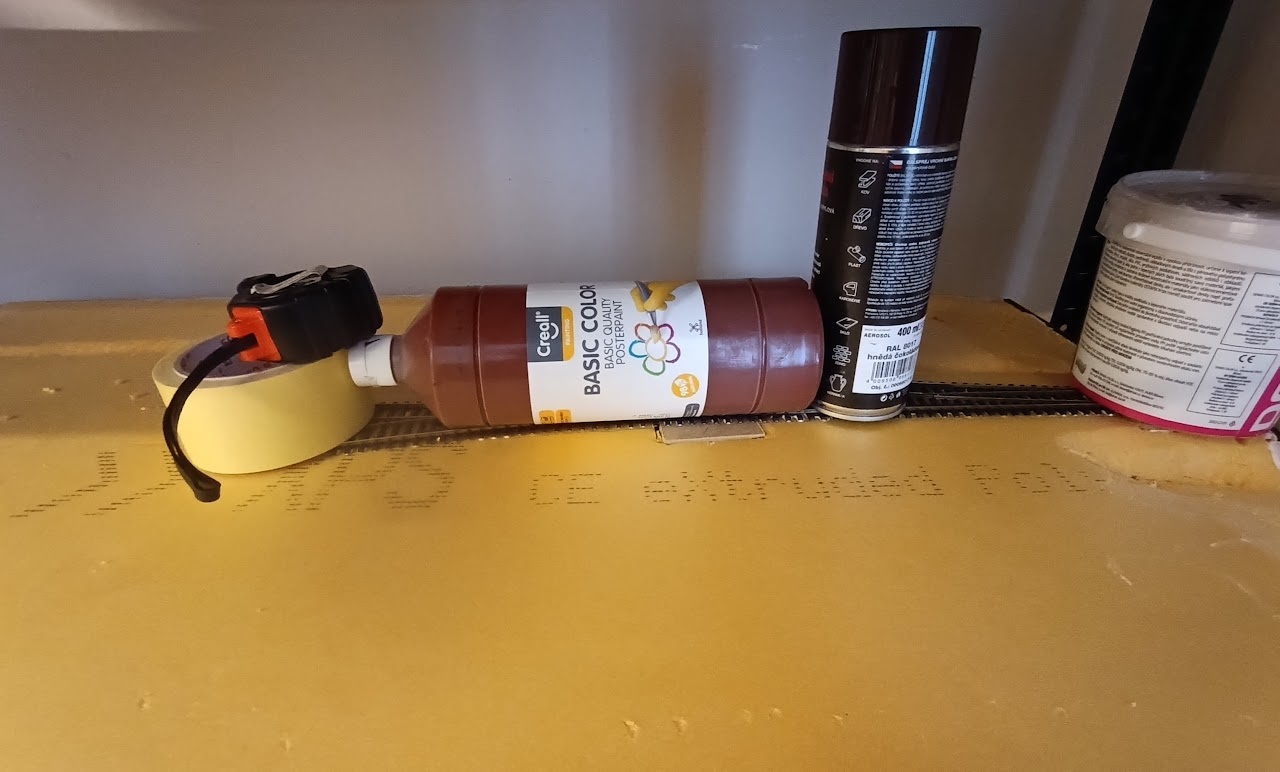

je potřeba výhybku zatížit, aby se dobře přilepila

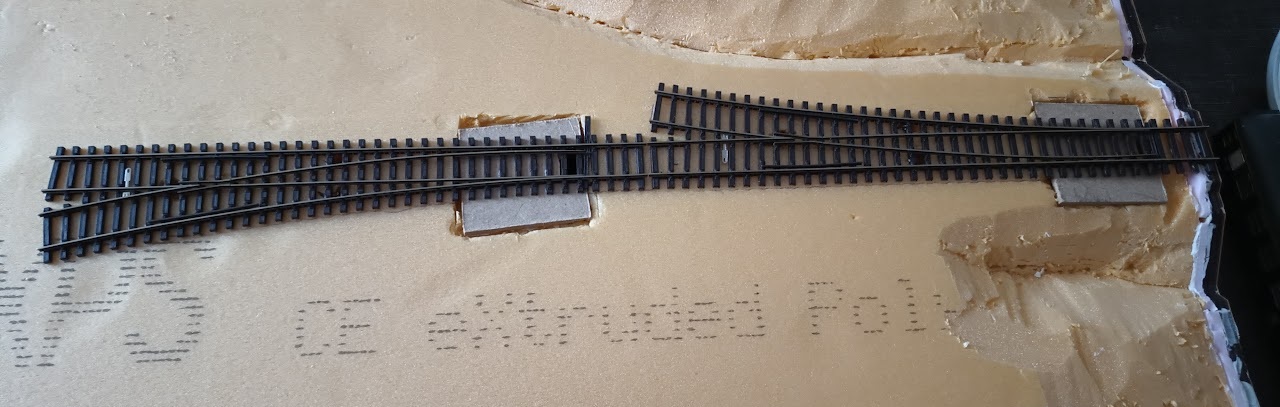

přilepené výhybky

31.5.2025

Pod výhybky jsme dali MTB MP1 motorické přestavníky. Původně jsme chtěli použít elektromagnetické espb přestavníky, ale ukázali se jako příliš slabé a rozsah přestavení nebyl dostatečně velký, takže jazyk výhybky nedoléhal k opornici.

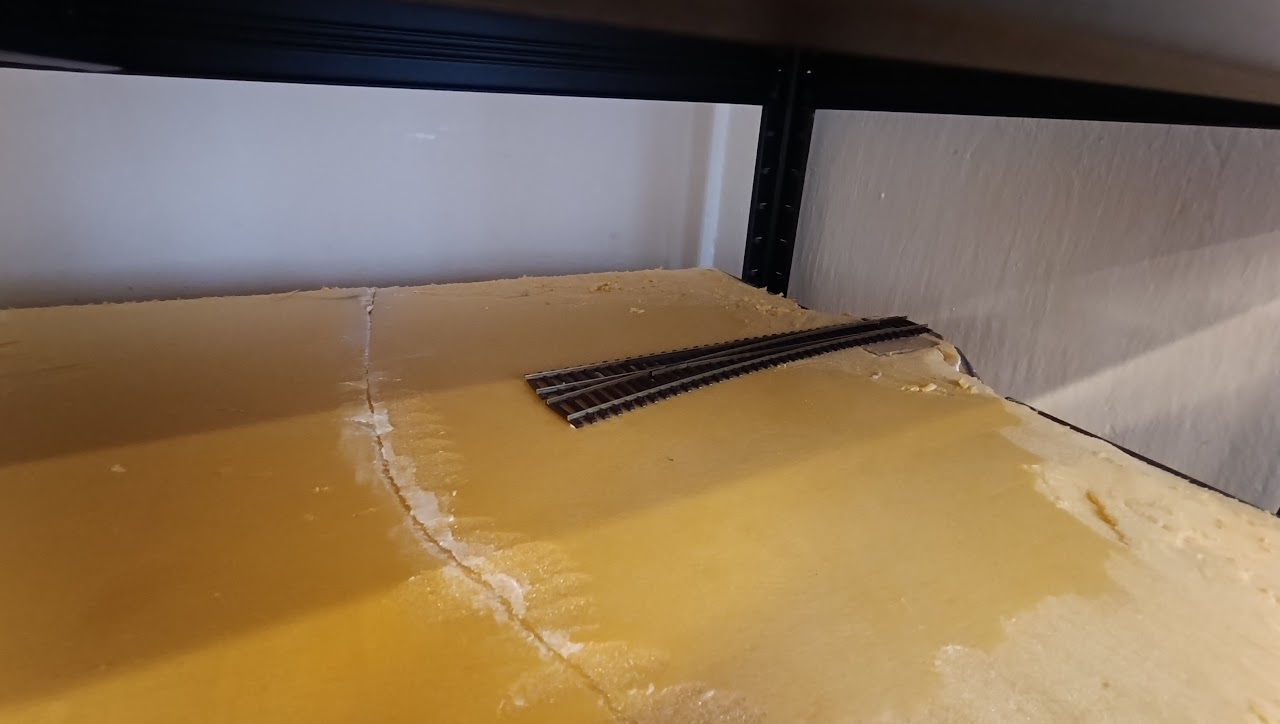

první výhybka na Berounském zhlaví

4.6.2025

Začali práce na druhém zhlaví. Opět stejný postup. Výhybku už jsme přilepily, ale přestavník zatím ještě nemá. Také jste si určitě všimly prasklého styroduru. Prasklinu jsme zabrousily, takže přechod mezi oběma kusy styroduru je ok a nebude to mít žádný vliv.

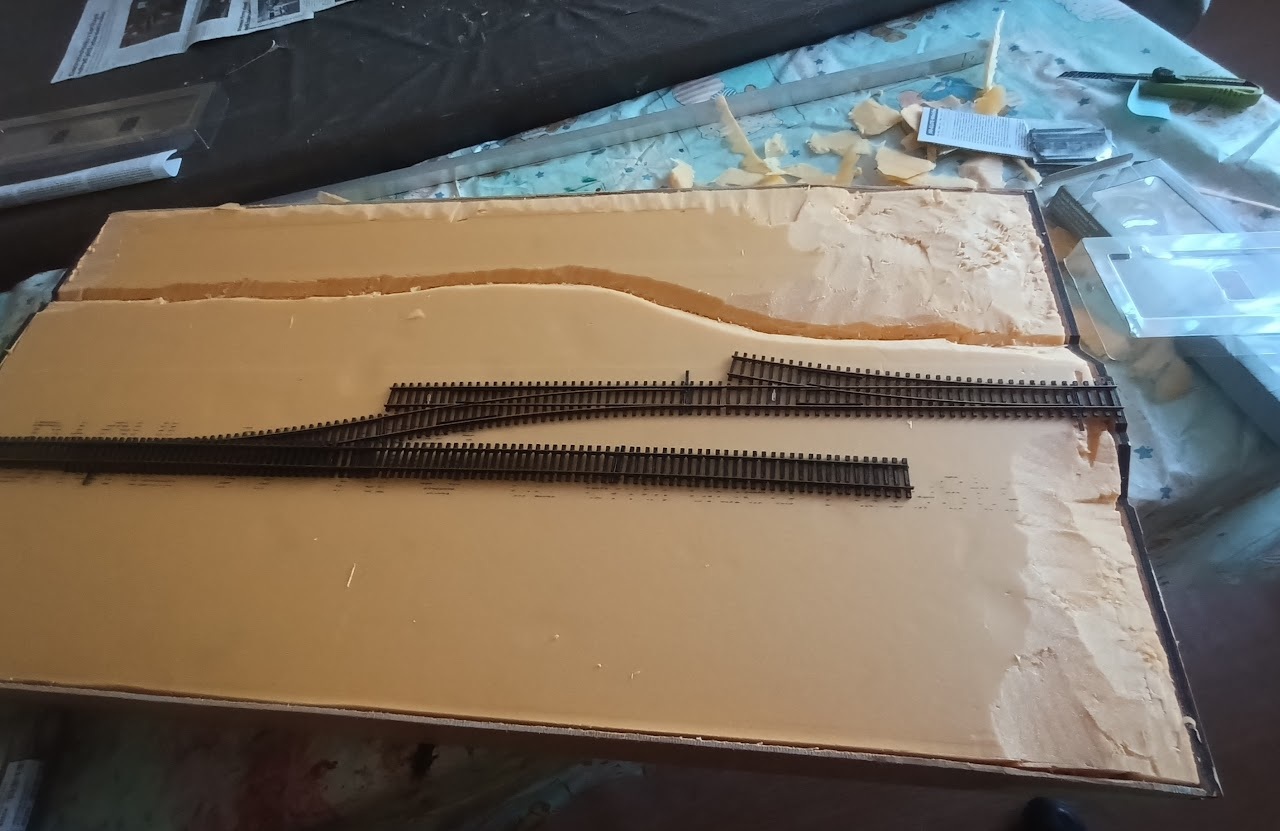

plánované přibližné rozložení Loděnického zhlaví stanice

Paralelně se stavbou stanice probíhá skládání návěstidel AŽD 65 od KŽM Brno pro Berounské zhlaví.

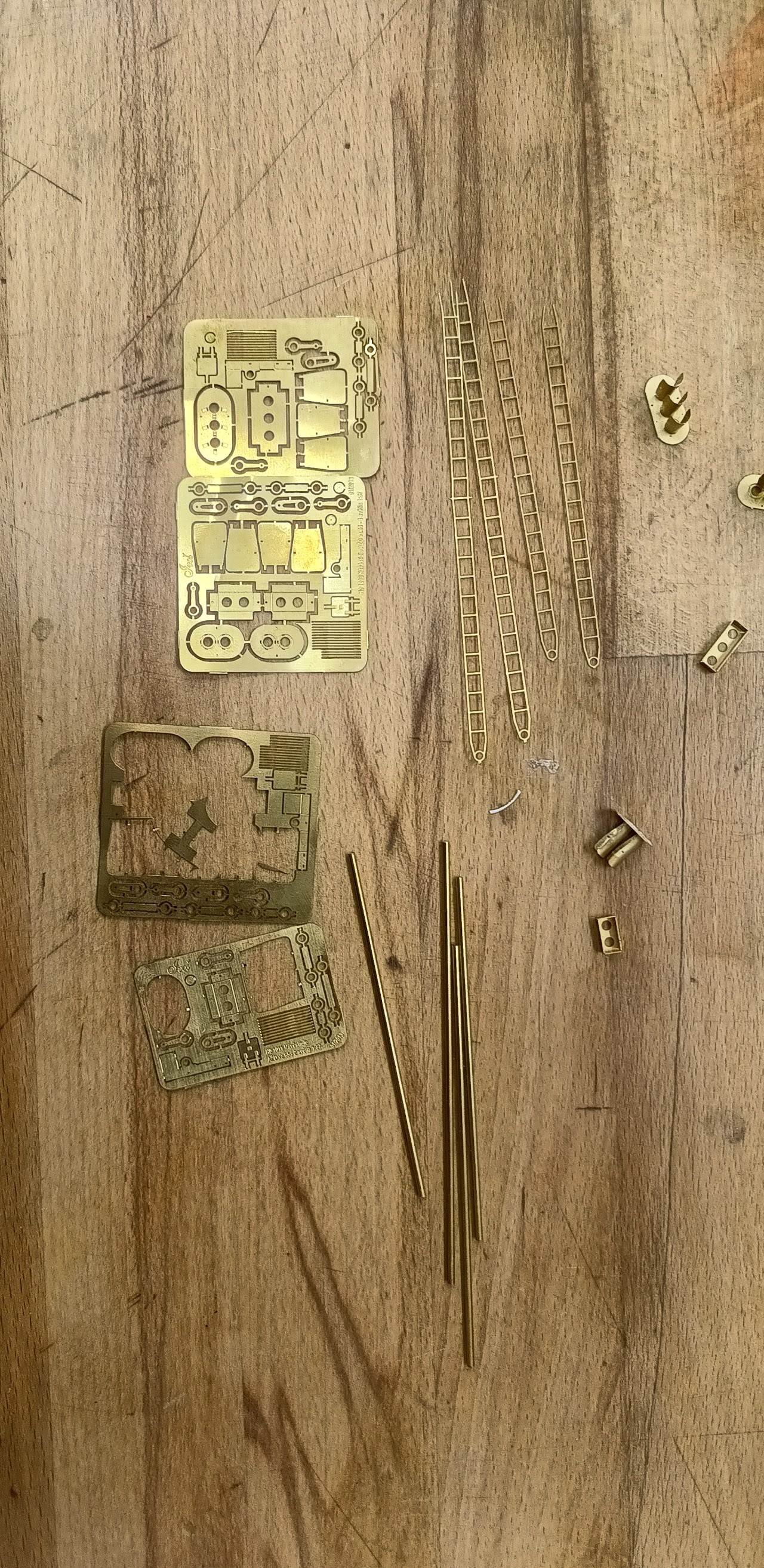

stavebnice AŽD 65 od KŽM Brno

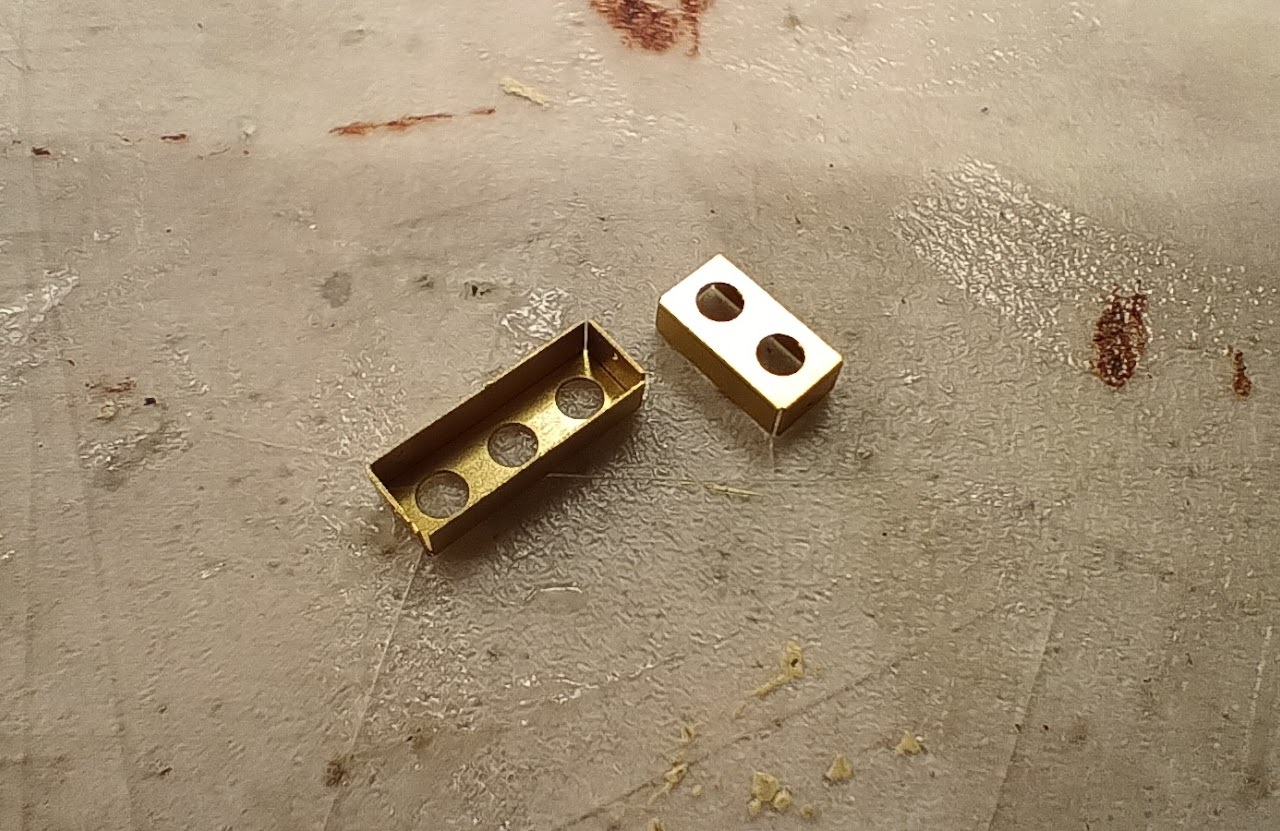

kryt světel

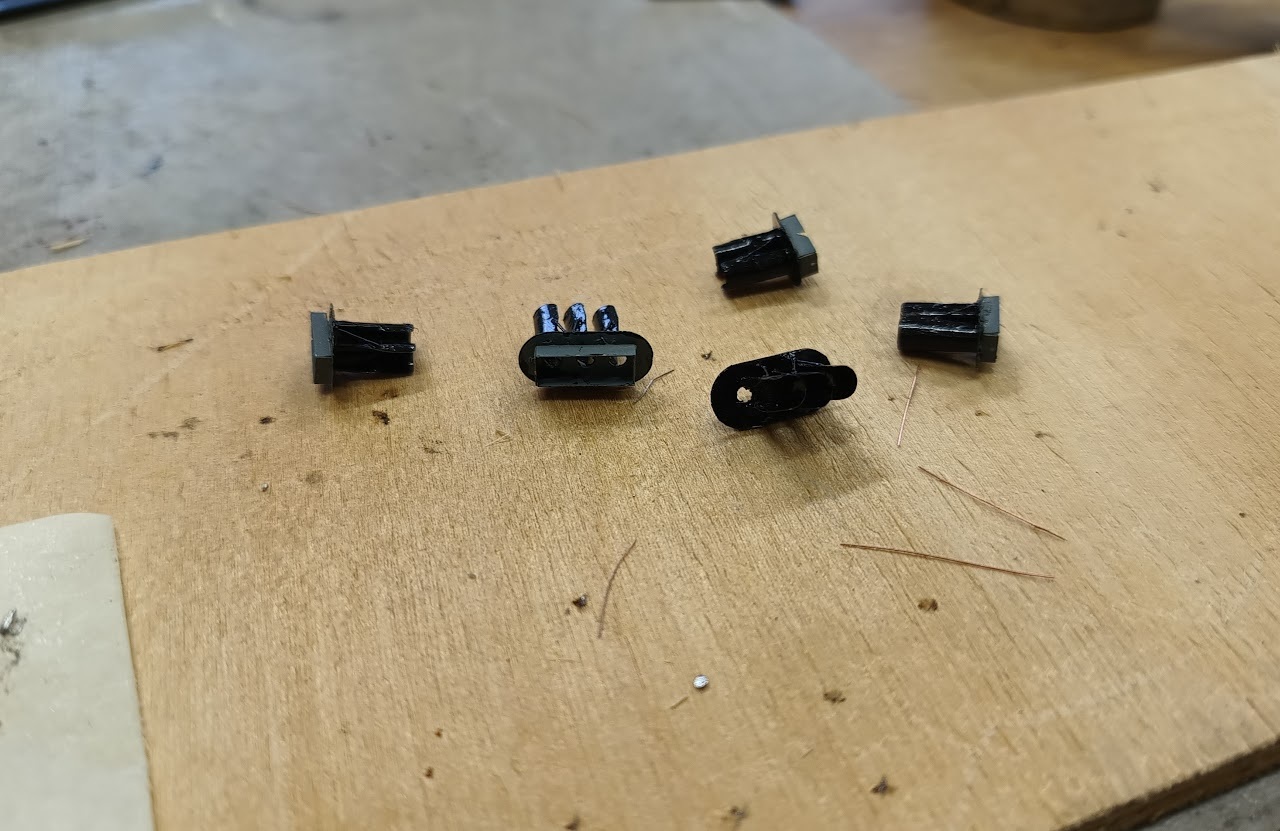

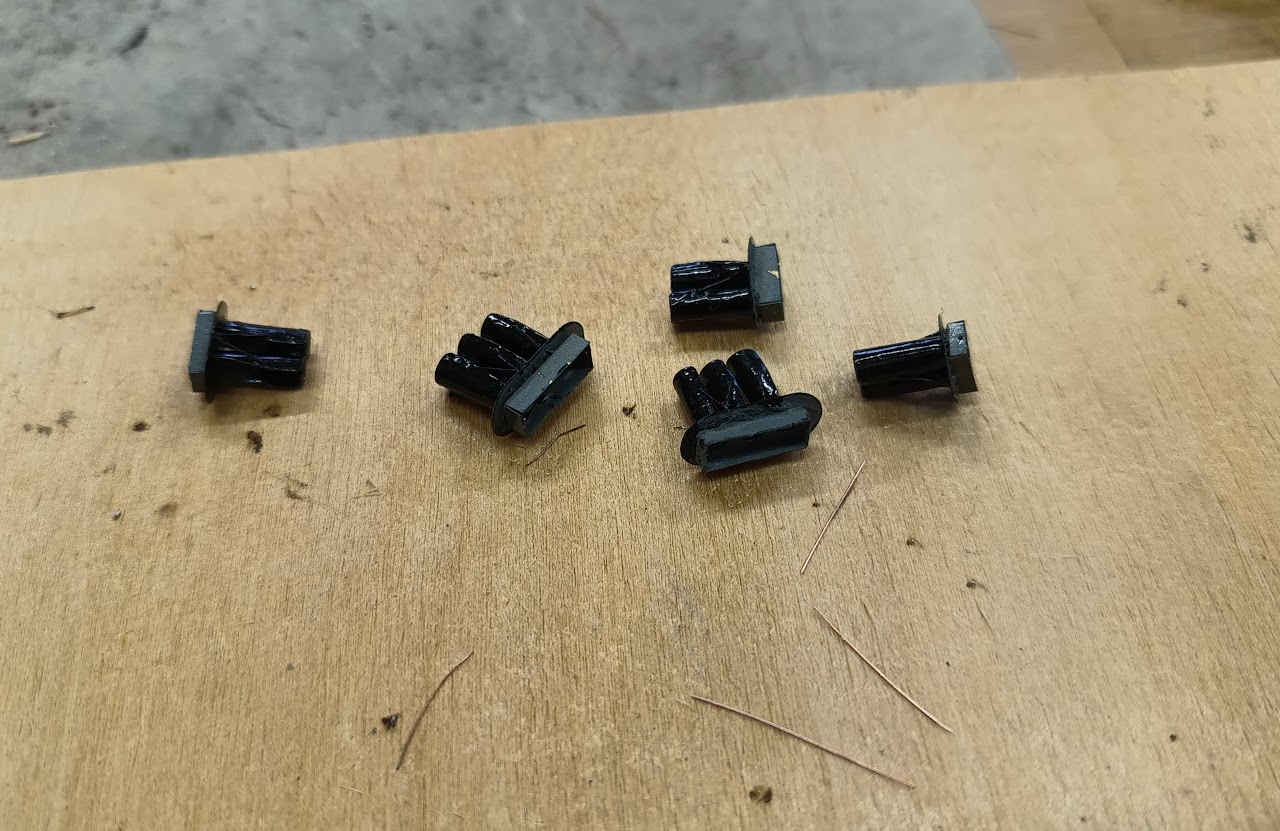

nasprejováno šedivou barvou a stínítka natřena černou revellkou

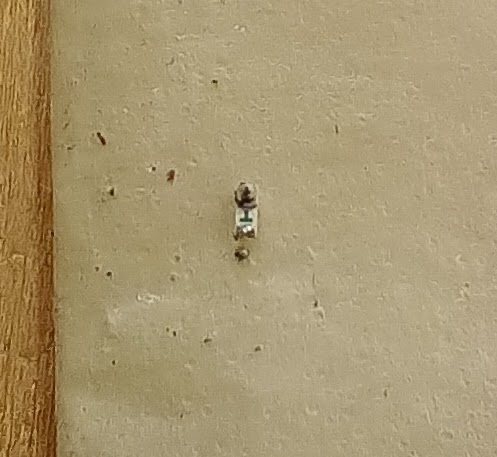

budou použity smd led diody
